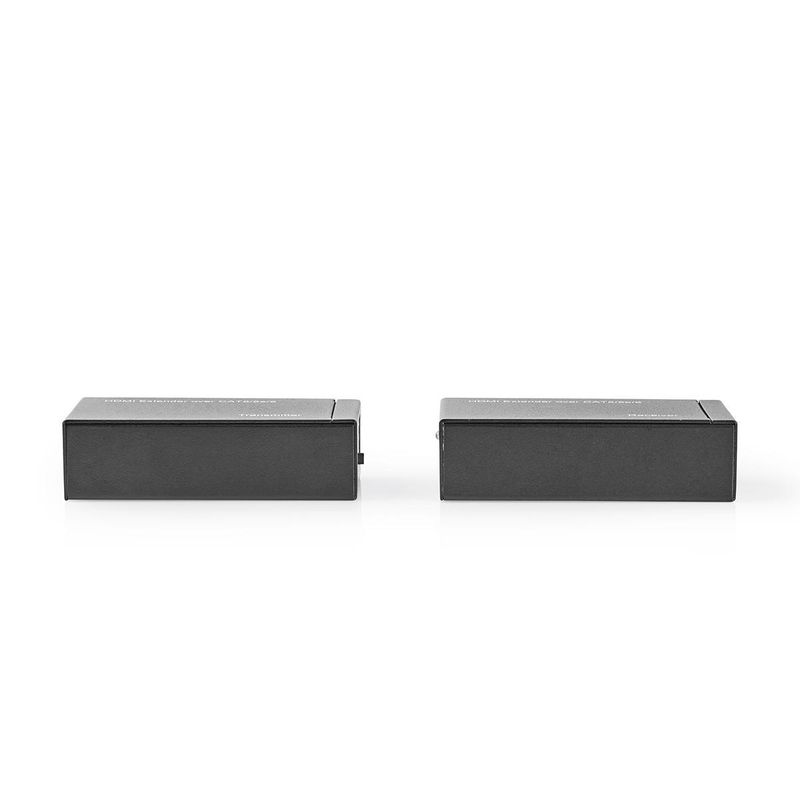

Nedis HDMI Extender over CAT6, Opp til 60.0m, 1080p, 1.65 Gbps
Over Cat6 | Opp til 60.0 m | 1080p | 1.65 Gbps | Metall | Antrasitt
Egenskaper
- HDMI-forlenger for å utvide en HDMI-tilkobling over en UTP-kabel
- Egnet for å bygge bro over en avstand på opptil 50 meter
- Kan brukes til overføring av lyd- og videosignaler
- Støtter oppløsninger på opptil 1920 x 1080 (Full HD)
- Bruk minst nettverkskabel CAT5e (eller høyere)
Produktbeskrivelse
Med denne Full HD HDMI over Ethernet-forlengeren er det mulig å overføre et TV-signal til en annen HDMI-skjerm i et annet rom ved hjelp av en nettverkskabel. Du kan bygge bro over en avstand på opptil 60 meter ved å bruke en Cat5e- eller Cat6-kabel. En nettverkskabel passer enkelt gjennom PVC-rør, og et nettverkssignal er pålitelig, selv i lengre lengder, noe som ikke er tilfelle når du bruker lange HDMI-kabler.
Maksimal oppnåelig oppløsning er 1920 x 1080. Andre funksjoner i HDMI, som 3D-støtte, CEC, DTS og Dolby Digital, støttes og / eller sendes videre.
Produktspesifikasjoner
| Bredde | 82 mm |
| Høyde | 23 mm |
| Dybde | 43 mm |
| Vekt | 301 g |
| Farge | Antrasitt |
| Materiale | Metall |
| Maksimum oppløsning | 1080p |
| Støttede resolusjoner | 1080p@60Hz 720p@60Hz 480p@60Hz 1080i@30Hz 576p@50Hz |
| Input Current | 1.0 A |
| Strømkildetype | Nettstrøm drevet |
| Nettplugg | Euro / Type C (CEE 7/16) |
| Inngangsspenning | 5 V DC |
| Strømkabel adapter lengde | 1.00 m |
| Størrelsesforholdet | 16:9 |
| Oppløsning standard | Full HD |
| Strømforbruk i driftsmodus | 5 W |
| Makimum båndbredde | 1.65 Gbps |
| Klokkefrekvens | 165 MHz |
| Koblingsutgang | HDMI™ Utgang |
| Støttet teknologi | HDCP |
| Støtte for lydoverføring | Ja |
| Enhetens inngangsforbindelse ® | DC 9.0 x 5.5 mm |

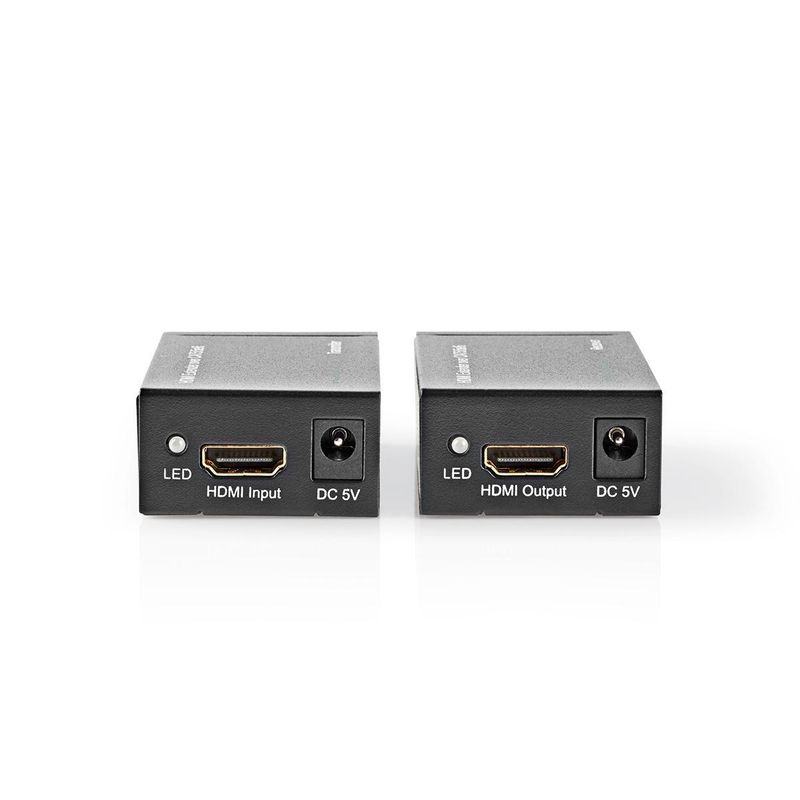

| Mottakerutgang | 1x HDMI ™ -utgang |
| Senderinngang | 1x HDMI ™ -inngang |
| Overføringstype | Over Cat6 |
| Mottakerinngang | 1 stk. RJ45, hunn |
| Senderutgang | 1 stk. RJ45, hunn |
| Maksimum avstand | Opp til 60.0 m |
| Strømforbruk i ventemodus | 3 W |
| Antall produkter i pakken | 1 stk. |
| Enhetstype | Extender |
| Type elektronisk enhet | HDMI |
Emballasje

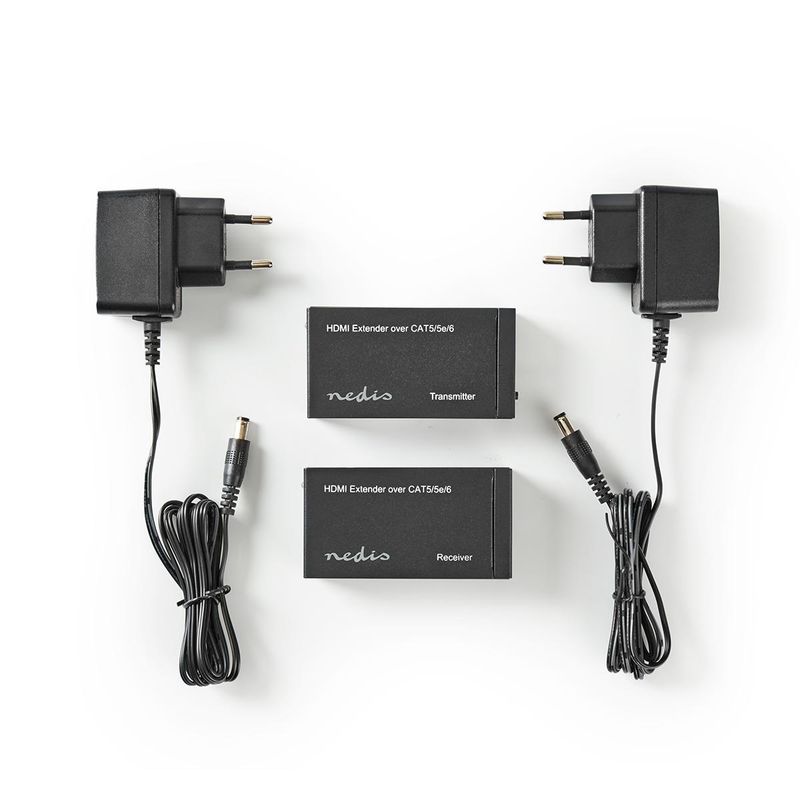

Innholdet i pakken
- Hovedenhetssender
- Hovedenhetsmottaker
- 2 stk. strømadapter
- Hurtigveiledning
Spesifikasjoner
Video
Video Processing
- 4:2:2 (Y/Pb/Pr), 8-bit
Input Connectors
- INPUT 1--3: HDMI type A x 3
- * HDCP Supported
INPUT 4: HDMI type A
- * HDCP Supported
- * Multi-format Supported
Output Connectors
- OUTPUT 1--2: HDMI type A x 2
- * HDCP Supported
Input formats
- INPUT 1--3
- 720/59.94p, 720/60p *1, *3
- 720/50p *1, *4
- 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3
- 1080/50i, 1080/50p, 1080/25p *2, *4
- 1080/23.98p, 1080/24p *2
- * The input interlaced video signal is converted to progressive video signal by internal processing.
- *1 SYSTEM FORMAT = 720p
- *2 SYSTEM FORMAT = 1080i or 1080p
- *3 FRAME RATE = 59.94 Hz
- *4 FRAME RATE = 50 Hz
INPUT 4
- 480/59.94i, 480/59.94p, 720/59.94p, 720/60p, 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1
- 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2
- 1080/23.98p, 1080/24p
- VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
- WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
- FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
- UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
- * The refresh rate is the maximum value of each resolution.
- * Conforms to CEA-861-E,VESA DMT Version 1.0 Revision 11.
- * 1920 x 1200/60 Hz: Reduced blanking
- * The input interlaced video signal is converted to progressive video signal by internal processing.
- *1 FRAME RATE = 59.94 Hz
- *2 FRAME RATE = 50 Hz
Still Image:
- Bitmap File (.bmp) Maximum 1920 x 1080 pixels, 24-bit color, uncompressed.
- PNG File (.png) Maximum 1920 x 1080 pixels, 24-bit color
- * It can be stored up to 24 files in the internal memory.
- * PNG alpha channel not supported.
Output formats
- OUTPUT 1--2:
- 720/59.94p *1, *4
- 720/50p *1, *5
- 1080/59.94i *2, *4
- 1080/50i *2, *5
- 1080/59.94p *3, *4
- 1080/50p *3, *5
- *1 SYSTEM FORMAT = 720p
- *2 SYSTEM FORMAT = 1080i
- *3 SYSTEM FORMAT = 1080p
- *4 FRAME RATE = 59.94 Hz
- *5 FRAME RATE = 50 Hz
Video Effects
- Transition: CUT, MIX (DISSOLVE/FAM/NAM), WIPE (8 types)
- Composition: PinP (SQUARE, CIRCLE, DIAMOND), SPLIT (2 types), Keyer (Luminance key, Chroma key), DSK (Luminance key, Chroma key)
- Other: Flip horizontal, Flip vertical, Still image capture, Still image playback, Output fade (Audio, Video: WHITE or BLACK), Test pattern output
Audio
Audio Processing
- Sample rate: 24 bits/48 kHz
Audio formats
- Linear PCM, 24 bits/48 kHz, 2 ch
Input Connectors
- INPUT 1--4: HDMI Type A x 4
- AUDIO IN 1--2: XLR-3-31 type (balanced, phantom power DC 48 V, 14 mA Max)
- LINE IN: RCA phono type
- MIC/AUX IN: Stereo miniature phone type (PLUG-IN power)
Output Connectors
- OUTPUT 1--3: HDMI Type A x 2
- AUDIO OUT L, R: 1/4-inch TRS phone type
- PHONES: Stereo miniature phone type
Nominal Input Level
- AUDIO IN 1--2: -60 to +4 dBu (Maximum input level: +24 dBu)
- LINE IN: -10 dBu (Maximum input level: +10 dBu)
- MIC/AUX IN: -51 to -10 dBu (Maximum input level: +10 dBu)
Input Impedance
- AUDIO IN 1--2: 10 k ohms
- LINE IN: 15 k ohms
- MIC/AUX IN: 10 k ohms
Nominal Output Level
- AUDIO OUT L, R: +4 dBu (Maximum output level: +24 dBu)
- PHONES: 72 mW + 72 mW (32 ohms load)
Output Impedance
- AUDIO OUT L, R: 600 ohms
- PHONES: 10 ohms
Audio Effects
- Delay, High pass filter, De-Esser, Compressor, Noise gate, Equalizer, Limiter, Reverb, Test tone output
Other Connectors
- USB MEMORY: USB A type (for USB flash drive)
- REMOTE: USB B type (for remote control)
- RS-232: DB-9 type (male, for remote control)
- TALLY: DB-9 type (female, for TALLY output)
Other Functions
- Preset memory (8 types)
- Panel lock function
- EDID emulator
- Auto switching
- Auto input detect
Power Supply
- AC Adaptor
Current Draw
- 2.1 A
Power Consumption
- 25.2 W
Operation Temperature
- +0 to +40 degrees Celsius
- +32 to +104 degrees Fahrenheit
Dimensions
- 316 (W) x 121 (D) x 65 (H) mm
- 12-1/2 (W) x 4-13/16 (D) x 2-9/16 (H) inches
Weight (excluding AC adaptor)
- 1.4 kg
- 3 lbs 2 oz
Accessories
- Startup Guide
- Leaflet "USING THE UNIT SAFELY"
- AC adaptor
- Power cord
* 0 dBu = 0.775 Vrms
