Schurter C14 Right Angle Panel Mount, PCB IEC Connector, 250V Female, 11A

Art.nr: 208-796
490,-
Antall:

Produktet er midlertidig utsolgt. Dersom du ønsker å motta en epost når vi får det inn på lager, kan du legge igjen epostadressen din i skjemaet under.

RS Components
Leverandørlager. 5-7 virkedager til lager.

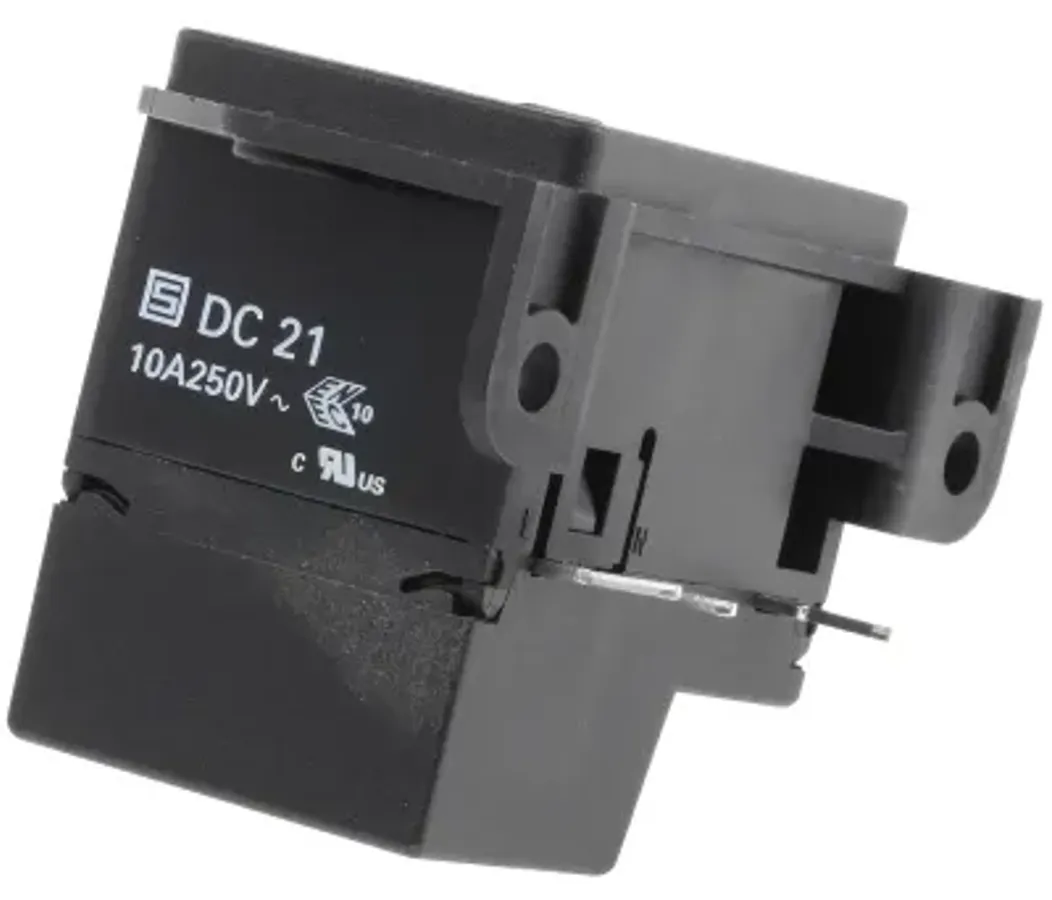

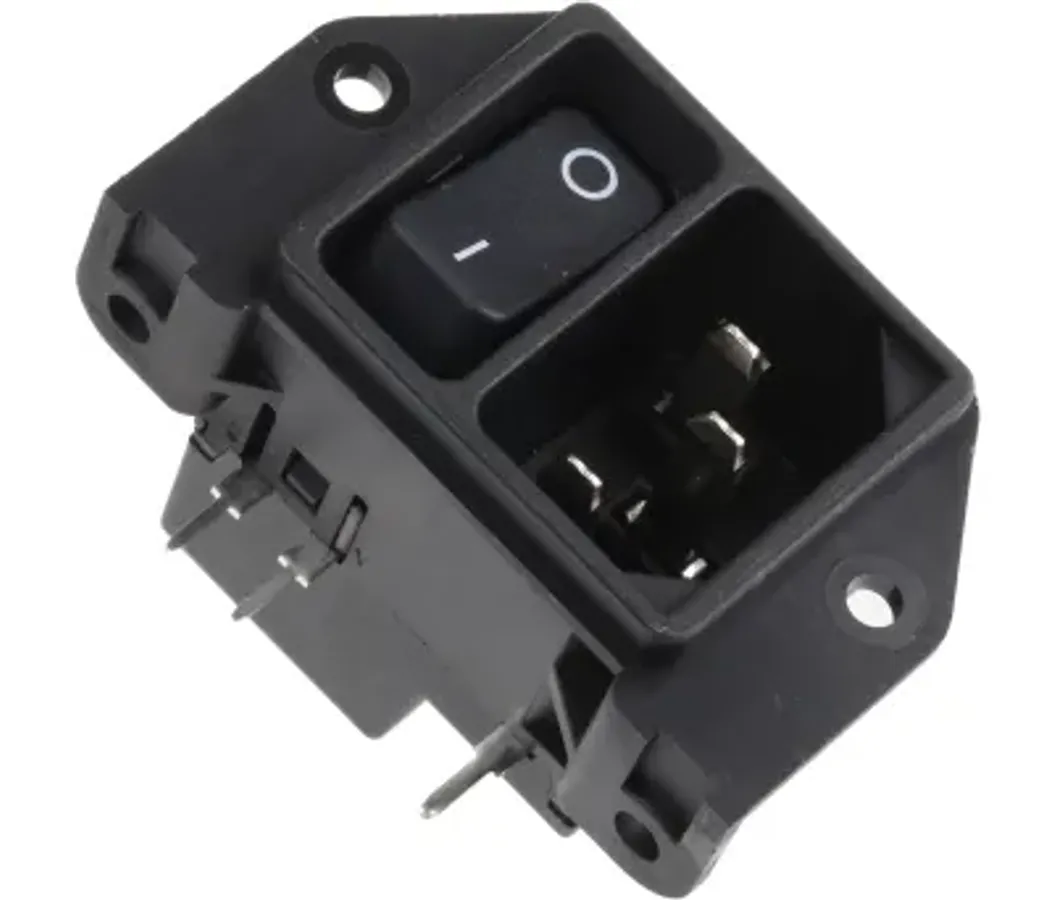

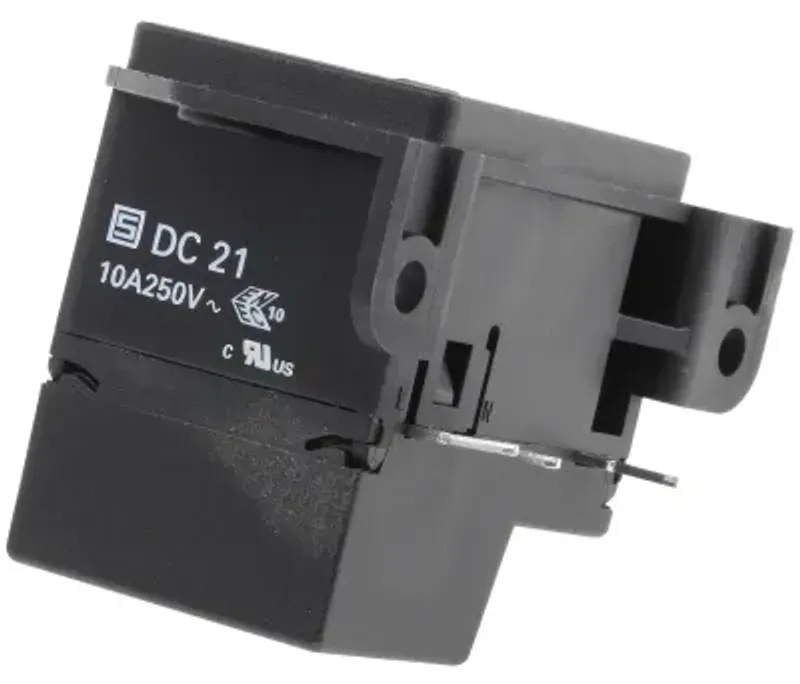

Schurter DC21.0021.1111 – IEC C14 strøminntak med 2-polet av/på-bryter

Schurter DC21.0021.1111 kombinerer IEC C14 strøminntak og 2-polet nettbryter i én kompakt enhet. Løsningen er utviklet for PCB- og panelmontering og passer godt ved bygging, reparasjon og produksjon av profesjonelt lyd-, AV-, IT- og elektronikkutstyr.



Med integrert kabling mellom de enkelte komponentene, robust konstruksjon og nominell belastning på 10 A / 250 VAC etter IEC er dette en profesjonell og plassbesparende løsning for nettilkobling av utstyr i beskyttelsesklasse I.


Egenskaper

  • Original Schurter DC21.0021.1111
  • IEC C14 apparatinntak med integrert nettbryter
  • 2-polet av/på-bryter
  • Bryter uten belysning
  • Utviklet for PCB- og panelmontering
  • Skrumontering fra baksiden av panel/PCB
  • Kompakt konstruksjon som samler strøminntak og bryter i én enhet
  • Interne forbindelser mellom komponentene er ferdig koblet
  • Nominell belastning etter IEC: 10 A / 250 VAC, 50 Hz
  • Nominell belastning etter UL/CSA: 15 A / 250 VAC, 60 Hz
  • IEC C14-inntak for standard IEC C13 apparatkabel
  • Beskyttelsesklasse I med jordtilkobling
  • IP40-beskyttelse på frontsiden
  • Driftstemperatur fra -25 °C til +70 °C
  • Flammehemmende sort termoplasthus, UL 94V-0
  • Egnet for utstyr i henhold til IEC/UL 62368-1
  • VDE-, UL- og CCC-godkjenninger for DC21-serien
  • RoHS-kompatibel


Strøminntak og hovedbryter i samme komponent

Ved bygging av elektronisk utstyr er det ofte behov for både et standardisert strøminntak og en separat hovedbryter. Schurter DC21 kombinerer begge funksjonene i samme kompakte modul. Det reduserer antallet separate komponenter, forenkler konstruksjonen og gir et ryddig og profesjonelt resultat.

IEC C14-formatet gjør at utstyret kan brukes med vanlige IEC C13 apparatkabler, som er blant de mest utbredte strømkablene for profesjonelt elektronisk utstyr.


2-polet nettbryter

Den integrerte vippebryteren er 2-polet og bryter dermed begge strømførende lederne i nettilkoblingen. Bryteren på denne varianten er uten belysning.

Schurter har allerede koblet de enkelte elementene internt, noe som forenkler integreringen av modulen i det ferdige produktet og reduserer behovet for ekstra intern kabling mellom IEC-inntaket og bryteren.


For PCB- og panelmontering

DC21.0021.1111 er konstruert for montering på kretskort kombinert med innfesting mot panelet. Enheten skrus fast fra baksiden med M3-skruer og gir en solid mekanisk montering som egner seg godt til utstyr som skal brukes profesjonelt over lang tid.

Maksimal paneltykkelse ved skrumontering er 3,5 mm, og Schurter oppgir maksimalt tiltrekkingsmoment for monteringsskruene til 0,5 Nm.


IEC C14 – standard tilkobling for profesjonelt utstyr

IEC C14 er en svært vanlig nettilkobling på blant annet lydutstyr, forsterkere, signalprosessorer, datamaskiner, skjermer og annet profesjonelt elektronisk utstyr. Tilkoblingen brukes sammen med en standard IEC C13 apparatkabel, noe som gjør det enkelt å erstatte strømkabelen dersom den blir skadet eller skal tilpasses installasjonen.

Schurter spesifiserer apparatinntaket i henhold til IEC 60320-1, UL 60320-1 og CSA C22.2 No. 60320-1.


Konstruert for beskyttelsesklasse I

DC21 er beregnet for apparater i beskyttelsesklasse I etter IEC 61140. Det innebærer at produktet har jordtilkobling for beskyttelsesjord (PE), og at korrekt jording skal inngå i konstruksjonen av det ferdige apparatet.

Jordtilkoblingen er i tillegg tilgjengelig som 4,8 x 0,8 mm hurtigkobling.


Bygget for krevende elektronikk

Schurter fremhever DC21-serien som egnet for applikasjoner med høye transiente belastninger. Den kompakte konstruksjonen gjør serien spesielt interessant der tilgjengelig plass er begrenset, men hvor det samtidig stilles profesjonelle krav til nettilkobling og mekanisk utførelse.

Frontsiden har IP40-beskyttelse i henhold til IEC 60529, mens huset er produsert i sort termoplast med flammehemmende klassifisering UL 94V-0.


Passer godt til

  • Profesjonelt lyd- og AV-utstyr
  • Forsterkere og signalprosessorer
  • Rackutstyr
  • IT- og kommunikasjonsutstyr
  • Instrumentering og måleutstyr
  • Industriell elektronikk
  • Egenbygg og prototypeutvikling
  • Reparasjon og utskifting av kompatible IEC-strømmoduler
  • Elektronikkutstyr hvor C14-inntak og hovedbryter skal integreres i samme modul


Viktig ved montering

Dette er en komponent beregnet for integrasjon i elektrisk og elektronisk utstyr og skal ikke betraktes som et ferdig kapslet strømprodukt. Montering og tilkobling til nettspenning må utføres korrekt og i samsvar med gjeldende krav for det ferdige apparatet.

Kontroller alltid elektriske spesifikasjoner, monteringsmål og koblingsskjema mot Schurters datablad før komponenten bygges inn i et produkt.


Tekniske spesifikasjoner

  • Produsent: Schurter
  • Serie: DC21
  • Produsentnummer: DC21.0021.1111
  • RS varenummer: 208-796 / 0208796
  • Produkttype: IEC apparatinntak med integrert nettbryter
  • IEC-type: C14
  • Funksjoner: Apparatinntak og 2-polet nettbryter
  • Bryter: 2-polet vippebryter
  • Belysning i bryter: Nei
  • Montering: PCB-/panelmontering
  • Panelmontering: Skrumontering fra baksiden
  • Monteringsskruer: M3
  • Maksimal paneltykkelse: 3,5 mm
  • Maksimalt tiltrekkingsmoment: 0,5 Nm
  • Nominell belastning IEC: 10 A / 250 VAC, 50 Hz
  • Nominell belastning UL/CSA: 15 A / 250 VAC, 60 Hz
  • Pin-temperatur: 70 °C
  • Driftstemperatur: -25 °C til +70 °C
  • IP-grad front: IP40 iht. IEC 60529
  • Beskyttelsesklasse: Klasse I iht. IEC 61140
  • Jordterminal: 4,8 x 0,8 mm Quick Connect
  • Dielektrisk styrke L-N: >2,5 kVAC
  • Dielektrisk styrke L/N-PE: >3 kVAC
  • Husmateriale: Termoplast
  • Farge: Sort
  • Flammehemming: UL 94V-0
  • IEC-standard: IEC 60320-1
  • Bryterstandard: IEC 61058-1
  • Egnet for applikasjoner iht.: IEC/UL 62368-1
  • Godkjenninger for serien: VDE, UL og CCC
  • RoHS: Ja
  • Opprinnelsesland oppgitt av RS: Tsjekkia
